Cikk összefoglaló: A Nagy ferde pengeegy precíziós vágóelem, amelyet igényes ipari hasítási, vágási, újrahasznosítási és anyagfeldolgozási alkalmazásokhoz terveztek. A ferde geometriája közvetlenül befolyásolja a forgácsolóerőt, az élérintkezést, az anyagleválasztást, a vibrációt, a sorjaképződést és a fűrészlap élettartamát. A megfelelő átmérő, ferdeszög, anyag, keménység, vastagság és egyensúly megválasztása ezért elengedhetetlen a stabil termelés fenntartásához. Ez az útmutató elmagyarázza, hogy a nagy kúpkés kialakítása hogyan befolyásolja a vágási teljesítményt, hogyan válasszuk ki a megfelelő konfigurációt a különböző anyagokhoz, mi okozza a korai fűrészlap meghibásodását, és hogyan csökkentheti a megfelelő karbantartás az állásidőt és a csereköltségeket. A Xinzhe testreszabott ipari pengemegoldásokat kínál olyan alkalmazásokhoz, ahol a méretpontosság, a kopásállóság és a megbízható vágási teljesítmény kritikus fontosságú.

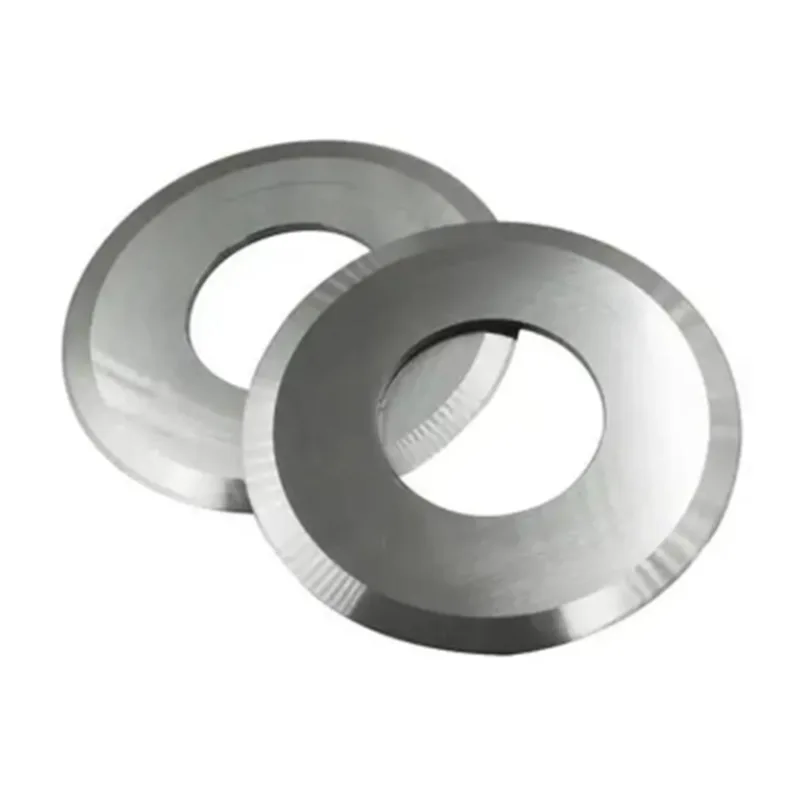

A Large Bevel Blade egy körkörös ipari vágópenge, amelyet szándékosan szögletes vágóél jellemez. Az egyszerű lapos élű körkéssel ellentétben a ferde vágás szabályozott átmenetet hoz létre a pengetest és a vágóél között. Ez a geometria csökkentheti a pengével egyidejűleg érintkező anyag mennyiségét, és elősegítheti a vágóél fokozatos bejutását a munkadarabba.
Az ipari termelésben ez a kialakítás különösen hasznos, ha az anyagokat folyamatosan kell felvágni, vágni, szétválasztani, aprítani vagy feldolgozni. A penge viszonylag nagy forgási sebességgel működhet, így a méretpontosság és az egyensúly ugyanolyan fontos, mint az élesség.
A megfelelően gyártott nagy kúppenge segíthet a gyártóknak számos gyakori gyártási probléma megoldásában:
A tényleges eredmény a teljes fűrészlaprendszertől függ, nem pedig egyedül a pengétől. A fűrészlap geometriájának, anyagának, keménységének, gépbeállításának, vágási távolságának, forgási sebességének, előtolási sebességének és a munkadarab jellemzőinek együtt kell működniük.
A ferde szög az ipari körkések egyik legfontosabb jellemzője. Meghatározza, hogy a vágóél hogyan közelíti meg az anyagot, és befolyásolja a forgácsolóerők eloszlását.
A megfelelő ferde vágás progresszívebbé teheti a vágást. Ahelyett, hogy a fűrészlap élének egy széles szakaszát egyszerre az anyaghoz juttatná, a szögletes él szabályozottabb vágási útvonalat hozhat létre. Ez különösen értékes a folyamatos hasítással járó alkalmazásoknál.
Ha a vágóél megfelelően van kialakítva, a fűrészlap kisebb, szükségtelen ellenállással tud behatolni az anyagba. Az alacsonyabb vágási ellenállás csökkentheti a hajtásrendszer terhelését, és elősegítheti a gép egyenletesebb működését.
A penge geometriája befolyásolja a kész él megjelenését és méretbeli konzisztenciáját is. Rugalmas anyagokban a nem megfelelő ferde húzhatja, megnyújthatja vagy deformálhatja az anyagot, ahelyett, hogy tiszta választaná el. Fémhasításnál a helytelen geometria hozzájárulhat sorja kialakulásához és éldeformációhoz.
A nagy kör alakú pengék gyakran jelentős forgási sebességgel működnek. Még egy kis méret- vagy kiegyensúlyozási hiba is észrevehetőbbé válhat a forgási sebesség növekedésével. A megfelelően gyártott, szabályozott geometriájú és egyensúlyú penge hozzájárulhat a gördülékenyebb működéshez.
Emiatt a nagy kúplapát soha nem szabad csak a külső átmérő alapján választani. A teljes vágási geometriának meg kell egyeznie a géppel és az anyaggal.
A különböző gyártósorok nagyon eltérő követelményeket támasztanak vágószerszámaikkal szemben. Előfordulhat, hogy a gumi megmunkálásakor jól teljesítő penge nem megfelelő vékony fémszalaghoz, fóliához, papír-műanyag laminátumokhoz vagy más rugalmas anyagokhoz.
| Kiválasztási tényező | Miért számít | Tipikus megfontolás |
|---|---|---|
| Penge átmérő | Meghatározza a géppel és a vágórendszerrel való kompatibilitást | A berendezés specifikációi és a szükséges vágási mélység |
| Penge vastagsága | Befolyásolja a merevséget, a bevágást és a vágási ellenállást | Anyagvastagság és szükséges vágási szélesség |
| Ferde szög | Szabályozza az élek illeszkedését és a vágási viselkedést | Anyagkeménység és alkalmazási követelmények |
| Anyag | Meghatározza a kopásállóságot és a szívósságot | Gumi, fém, film, papír, kompozit vagy egyéb anyagok |
| Keménység | Befolyásolja a peremtartást és a deformációval szembeni ellenállást | Kiegyensúlyozott az ütközés és a forgácsolás kockázatával szemben |
| Egyensúly | Fontos a sima, nagy sebességű forgás érdekében | Statikus vagy dinamikus kiegyensúlyozási követelmények |
| Felületi kidolgozás | Befolyásolhatja a súrlódást és az anyagmozgatást | Alkalmazás-specifikus befejezési követelmények |
Például a keménység növelése nem automatikusan a legjobb megoldás minden alkalmazáshoz. A nagyon kemény vágóél hatékonyan megőrzi az élességet, de ha a működési környezet erős ütésekkel jár, a túlzott keménység kellő szívósság nélkül növelheti a forgácsolás kockázatát.
A cél tehát a kiegyensúlyozott pengespecifikáció legyen, nem pedig egyetlen paraméter maximalizálása.
A penge anyaga közvetlenül befolyásolja a kopási viselkedést, az élek megtartását, a szívósságot, a megmunkálhatóságot és a működési környezettel szembeni ellenállást. A megfelelő anyag attól függ, hogy mit kell vágnia a pengének, és hogyan működik a gép.
Ipari alkalmazásoknál a gyakori megfontolások a következők:
Ugyanilyen fontos a hőkezelés. A cél nem egyszerűen egy kemény penge előállítása, hanem a keménység és a szívósság ellenőrzött kombinációjának kialakítása a vágóelemben.
Az igényes ipari pengékhez a Xinzhe precíziós megmunkálási, köszörülési, hőkezelési és ellenőrzési eljárásokat alkalmaz a folyamatos pengeteljesítmény fenntartása érdekében. Az alkalmazástól függően a Large Bevel Blade termékei HRC 60–63 körüli keménységi specifikációkkal gyárthatók, míg a végső specifikációt mindig a tényleges munkakörülményeknek megfelelően kell kiválasztani.
A nagy kúpkéseket olyan iparágakban használják, ahol a körkörös vágószerszámoknak megismételhető leválasztási vagy hasítási teljesítményt kell biztosítaniuk.
A használt gumiabroncsok és gumitermékek súlyos mechanikai igénybevételeket támasztanak a vágószerszámokkal szemben. A beágyazott megerősítés, az anyagvastagság inkonzisztenciája és a koptató gumikeverékek felgyorsíthatják az élek kopását.
A megfelelően kiválasztott Large Bevel Blade a vágási stabilitás, a kopásállóság és a gumiabroncs-leszereléshez, szalagvágáshoz és gumifeldolgozó rendszerekhez szükséges ütéstűrés kombinációját tudja biztosítani.
A fémhasítás megköveteli a penge geometriájának és a vágási távolság pontos szabályozását. Az alumínium, a rozsdamentes acél és más fémszalagok különböző vágási terheléseket és élviszonyokat eredményezhetnek.
A penge vastagságát, a ferde geometriát, a keménységet, a kifutást és az igazítást együtt kell értékelni. Még egy jó minőségű penge is gyenge eredményeket produkálhat, ha helytelen távolsággal vagy beállítással szerelik fel.
A rugalmas anyagokat megtévesztően nehéz lehet vágni. A túlzott vágóerő megnyújthatja vagy deformálhatja az anyagot ahelyett, hogy tiszta elválasztást eredményezne.
A vékony ferde geometria és az éles, pontosan köszörült él különösen hasznos lehet, ha az objektív tiszta rés, minimális anyagtorzítással.
A kör alakú vágóelemeket élelmiszer-feldolgozó berendezésekben is használják. Ezekben az alkalmazásokban az anyagválasztás, a felület állapota, a tisztíthatóság és az alkalmazás-specifikus higiéniai követelmények a vágási teljesítmény mellett fontos szempontokká válnak.
Sok penge meghibásodást nem egyedül a penge anyaga okoz. A gép nem megfelelő beállítása, túlzott előtolási nyomás, rossz beállítás, nem megfelelő tárolás vagy nem megfelelő vágási paraméterek jelentősen lerövidíthetik az élettartamot.
Lehetséges okok:
Gyakorlati válasz:Tekintse át a munkadarab jellemzőit, a vágási sebességet, a pengeanyagot és a keménységet teljes rendszerként, ahelyett, hogy a pengét ugyanazzal a specifikációval cserélné ki.
Csorgás akkor fordulhat elő, ha a széle váratlan ütésekkel, kemény zárványokkal, túlzott vibrációval vagy olyan pengespecifikációval szembesül, amely a keménységet helyezi előtérbe kellő szívósság nélkül.
Ellenőrizze a gép beállítását, a penge rögzítését, a munkadarab konzisztenciáját és a működési feltételeket, mielőtt egyszerűen választana egy keményebb pengét.
A vibráció oka lehet a penge kiegyensúlyozatlansága, a tengely kifutása, a helytelen rögzítés, a kopott gépalkatrészek vagy a nem megfelelő forgási sebesség. Mivel a nagy kör alakú pengék nagy sebességnél felerősíthetik a kis mechanikai hibákat, fontos a kiegyensúlyozás és a kifutás ellenőrzése.
A durva él oka lehet a tompa penge, a helytelen ferde geometria, a fűrészlap elégtelen merevsége, túlzott előtolás vagy nem megfelelő vágási távolság.
A helyes megoldásnak az adott anyagon és gépen kell alapulnia, nem pedig azt feltételezni, hogy egy élesebb penge önmagában megoldja a problémát.
Ha egy penge ismételten meghibásodik a vártnál korábban, jegyezze fel a tényleges működési feltételeket:
Ez az információ sokkal jobb alapot ad a gyártónak a következő pengespecifikáció optimalizálásához.
A Xinzhe az ipari vágóelemekre összpontosít, ahol az ügyfeleknek többre van szükségük, mint egy szabványos katalógusméret. Gyártási képessége széles átmérő-tartományban körkésekre terjed ki, precíziós megmunkálással és köszörüléssel a kritikus méretek és a vágási geometria szabályozására.
A Xinzhe termékinformációi szerint a gyártási képessége körülbelül φ30 mm-től φ420 mm-ig terjedő kör alakú pengeátmérőkre terjed ki, a mérettűrési képességek pedig körülbelül ±0,01 mm-t érnek el a megfelelő jellemzők és folyamatok esetén. A pontos elérhető tűrés a penge konfigurációjától és az ellenőrzési követelményektől függ.
A Xinzhe testreszabási folyamata több paraméterre is képes:
A gyártási folyamat tartalmazhat CNC esztergálást, precíziós megmunkálást, köszörülést, hőkezelést, kriogén feldolgozást és kiegyensúlyozási ellenőrzést. A Xinzhe méret-, keménység-, kifutás-, kiegyensúlyozás- és végső minőségellenőrzést is végez a gyártási tételek közötti konzisztencia fenntartása érdekében.
Ez a megközelítés különösen hasznos az OEM vásárlók és ipari forgalmazók számára, akiknek megismételhető pengespecifikációra van szükségük, nem pedig egyszeri cserealkatrészekre.
Nagy kúppenge rendelése előtt készítse elő a következő információkat. A teljes műszaki adatok megadása csökkentheti a specifikációs hibákat és felgyorsíthatja a testreszabási folyamatot.
A meglévő pengéről, a gép beépítési helyzetéről és a kész vágóélről készült fényképek szintén segíthetnek a mérnököknek az alkalmazás pontosabb megértésében.
Az elsődleges előny a szabályozott élvonalbeli kapcsolódás. A megfelelő ferde geometria segíthet csökkenteni a szükségtelen vágási ellenállást, javítani a vágási stabilitást, és támogatja a tisztább anyagleválasztást igényes ipari alkalmazásokban.
Igen. A gyártótól és az alkalmazástól függően a méretek, a ferde szög, az anyag, a keménység, a szerelési konfiguráció, a felületkezelés és a kiegyensúlyozási követelmények testreszabhatók.
Az alkalmazások között szerepelhet gumi, gumiabroncsok, fémszalag, alumíniumfólia, rozsdamentes acél, fólia, csomagolóanyagok, papír-műanyag kompozitok, bőr és egyéb ipari anyagok. A penge specifikációját az adott munkadarabhoz kell igazítani.
Nem. A nagyobb keménység javíthatja a kopással szembeni ellenálló képességet, de a túlzott keménység növelheti az ütés- vagy repedésérzékenységet bizonyos működési környezetben. A keménység és a szívósság közötti megfelelő egyensúly sokkal fontosabb, mint a keménység maximalizálása.
A lehetséges okok közé tartozik a penge kiegyensúlyozatlansága, a méretváltozások, a tengely kifutása, a helytelen beszerelés, a kopott gépalkatrészek vagy a nem megfelelő működési paraméterek. A fűrészlap specifikációjának megváltoztatása előtt ellenőrizni kell a statikus vagy dinamikus kiegyensúlyozást és a gép beállítását.
Először ellenőrizze a penge élességét, a ferde geometriát, a fűrészlap hézagát, az igazítást, az anyagállapotot és a gép merevségét. A sorjaképződés általában rendszerszintű probléma, nem pedig egy lapátparaméter eredménye.
Nincs univerzális csereintervallum. Az élettartam függ az anyag koptatóképességétől, a vágási sebességtől, a gyártási mennyiségtől, a penge anyagától, a keménységtől, a gép beállításától és a karbantartástól. A tényleges üzemórák és a vágási minőség nyomon követése jobb alap a cseretervezéshez.
Adja meg a penge méreteit, a rögzítési részleteket, a vágandó anyagot, az anyagvastagságot, a gép modelljét, a működési sebességet, a ferde követelményeket, a penge aktuális anyagát és a meglévő vágási problémákat. Ez lehetővé teszi a gyártó számára, hogy megfelelőbb konfigurációt javasoljon.
A Large Bevel Blade nem egyszerűen egy nagy körkés, ferde éllel. Teljesítményét a penge geometriája, az anyagválasztás, a keménység, a precíziós köszörülés, az egyensúly, a gépbeállítás, a vágási távolság és az üzemi feltételek kölcsönhatása határozza meg.
Az ipari felhasználók számára a megfelelő fűrészlapnak a vágási pontosság, a kopásállóság, a stabilitás, a szívósság és az élettartam praktikus kombinációját kell biztosítania. Ha kizárólag az átmérő vagy a keménység alapján választja meg a specifikációt, az szükségtelen kopáshoz, rossz vágási minőséghez, vibrációhoz, forgácsoláshoz és gyártási leálláshoz vezethet.
Xinzheszemélyre szabott nagy kúppenge-megoldásokat kínál a gumiabroncs-újrahasznosításhoz, gumifeldolgozáshoz, fémhasításhoz, rugalmas anyagfeldolgozáshoz, élelmiszeripari gépekhez és egyéb ipari vágási alkalmazásokhoz. A tényleges munkakörülmények és a gyártási követelmények értékelésével az ügyfelek a berendezéseikhez és a gyártási céljaikhoz jobban illeszkedő pengekonfigurációkat kaphatnak.
Gépéhez és anyagához igazodó nagy kúpkésre van szüksége?Ossza meg penge méreteit, alkalmazását, anyagát és működési követelményeit a Xinzhével. Testreszabott specifikációk, OEM gyártás vagy ipari pengeajánlások eseténlépjen kapcsolatba velünkmég ma, és hagyja, hogy a Xinzhe segítsen megbízható vágási megoldást kifejleszteni gyártósorához.
